Trac Roller Peiriant Weldio Awtomatig Ar gyfer Cloddiwr

Corff 1.Machine a Ffrâm: Mae gwely a ffrâm gadarn yn darparu sefydlogrwydd i'r peiriant cyfan, gan wrthsefyll straen ac anffurfiad yn ystod weldio.

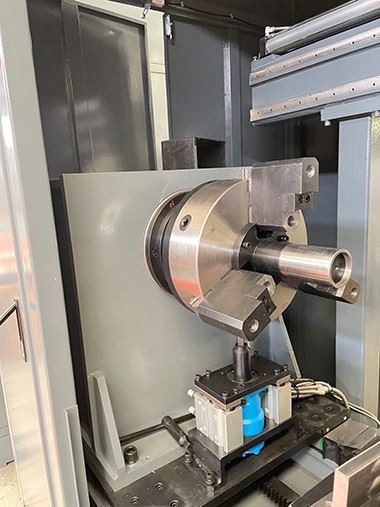

Mecanwaith 2.Rotation: Dyma un o'r cydrannau craidd. Fel arfer mae'n defnyddio ffurfwedd gyriant deuol gyda blaenstoc a tailstock; un pen yw'r pen gyrru (fel arfer yn gysylltiedig â'r system gyrru spindle), a'r pen arall yw'r pen clampio gyrru.

Swyddogaeth: Fe'i defnyddir i glampio'r darn gwaith rholer cymorth yn union a'i gylchdroi ar gyflymder unffurf yn ystod y weldio, a thrwy hynny weldiad gwastad y cylchedd rhwng yr echel rholer cynnal a'r corff olwyn. Mae hyn yn hanfodol ar gyfer sicrhau ansawdd weldio a threiddiad unffurf.

System 3.Welding:
Tortsh Weldio: Fel arfer tortsh weldio arc metel nwy (MIG/MAG).

Mecanwaith Bwydo Gwifren: Yn bwydo'r wifren weldio yn sefydlog o'r sbŵl gwifren i'r dortsh weldio.

Cyflenwad Pŵer Weldio: Yn darparu cerrynt a foltedd weldio sefydlog y gellir eu haddasu'n union.

System Nwy Gwarchod: Yn darparu cymysgedd o garbon deuocsid neu argon i amddiffyn y pwll weldio.

System Rheoli 4.Awtomatig:
Craidd: Yn nodweddiadol mae'n defnyddio PLC (Rheolwr Rhesymeg Rhaglenadwy) fel y ganolfan reoli.

Dynol{0}}Rhyngwyneb Peiriant (AEM): Wedi'i gyfarparu â sgrin gyffwrdd ar gyfer gosod paramedrau weldio (cyfredol, foltedd, cyflymder weldio), cyflymder gosodwr, safleoedd dechrau / diwedd weldio, ac ati.

Swyddogaethau: Yn awtomeiddio'r broses weldio gyfan, gan gynnwys clampio gweithfannau, cylchdroi, cychwyn / stop tortsh weldio, a newid paramedr weldio.

System clampio 5.Hydraulic: Fe'i defnyddir i glampio a rhyddhau darnau gwaith yn awtomatig, gan sicrhau nad yw'r darnau gwaith yn symud yn ystod y weldio, tra hefyd yn hwyluso llwytho a dadlwytho.

1. Trwsiwch y dortsh weldio a chylchdroi'r darn gwaith i gadw'r sefyllfa weldio yn llorweddol.

2. Trwsio a chylchdroi'r darn gwaith ar yr un pryd i atal camlinio weldio.

3. Mae'r peiriant hwn yn cynnwys bwydo gwifren cyflymder uchel foltedd, araf i sicrhau sefydlogrwydd arc; ar yr un pryd, mae'n defnyddio terfyniad arc cyfredol foltedd isel, isel i sicrhau bod y twll arc wedi'i lenwi'n llawn.

4. Defnyddir llwytho a dadlwytho niwmatig. Mae'r broses weldio yn awtomataidd, gan leihau llwyth gwaith gweithwyr.

5. Er mwyn sicrhau bwydo gwifren sefydlog, mae'r peiriant hwn yn defnyddio system fwydo gwifren dynnu.

7. Cyflawnir lleoli trwy ganolfan y twll a'i sicrhau gan ddefnyddio silindr hydrolig.

8. Er mwyn gwella sefydlogrwydd peiriant, mae cyflymder cylchdroi'r workpiece yn cael ei reoli gan drawsnewidydd amlder, nid addasiad llorweddol; mae rheolydd y peiriant yn PLC.

9. Gellir gosod, arbed, a dewis mathau a manylebau weldio fel paramedrau gweithio. Gellir newid paramedrau a gosodiadau statws weldio yn hawdd trwy'r sgrin gyffwrdd.

10. Er mwyn cyflawni gofynion weldio, gall y dortsh weldio symud i fyny ac i lawr, i'r chwith ac i'r dde, a gellir ei leoli ar wahanol onglau.

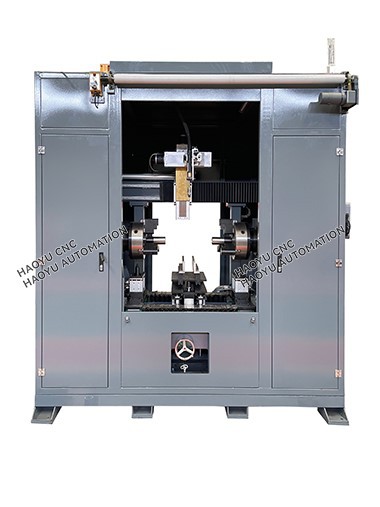

Trac rholer peiriant weldio awtomatig ar gyfer cloddwr
