Axle Flange Awtomatig Muti-tortshis Seam Welding Machine

1. Corff Mecanyddol a System Lleoli:

• Headstock a Tailstock Positioner: Mae'r headstock (diwedd gweithredol) yn gyrru'r cylchdro workpiece, tra bod y tailstock (pen wedi'i yrru) yn darparu cefnogaeth ac yn clampio yn ei le. Mae'n defnyddio gyriant modur servo AC, gan alluogi rheoli cyflymder manwl gywir a rheoleiddio cyflymder di-gam.
• Gwely neu Gantri: Y sylfaen anhyblyg sy'n cynnal y peiriant cyfan.

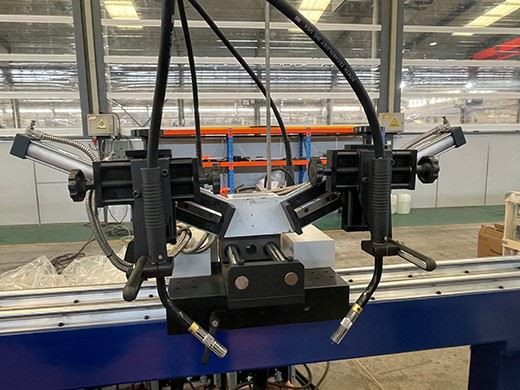

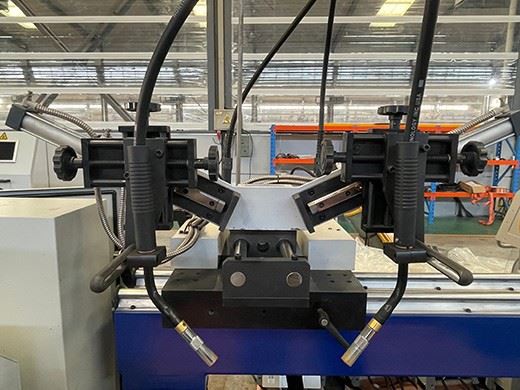

2.Four-System Weldio Torch (Craidd):

• Pedair fflachlamp weldio annibynnol a'u mecanwaith llithro: Mae pedair tortsh weldio (fel arfer fflachlampau weldio cysgodol nwy MIG/MAG) wedi'u dosbarthu'n gyfartal ar 90 gradd o amgylch cylchedd y gweithle, wedi'u trefnu'n gymesur. Mae pob fflachlamp wedi'i gosod ar ganllaw llinellol, gan ganiatáu ar gyfer addasiad manwl i'r cyfarwyddiadau rheiddiol (X), echelinol (Y), ac uchder (Z) i ddarparu ar gyfer gwahanol feintiau workpiece a gofynion weldio.
• Cyflenwad Pŵer Weldio a System Bwydo Gwifren: Yn nodweddiadol mae ganddo bedwar cyflenwad pŵer weldio digidol perfformiad uchel (fel Panasonic, Phonix, Lincoln, ac ati), pedwar porthwr gwifren, a sbwliau gwifren. Mae'r system bwydo gwifren angen sefydlogrwydd a phriodweddau gwrth-glocio.

System Rheoli 3.Awtomatig:

• Rheolydd Craidd: Yn nodweddiadol mae'n defnyddio PLC (Rheolwr Rhesymeg Rhaglenadwy) fel y brif uned reoli i gydlynu gweithrediad cyffredinol y peiriant.
• Rhyngwyneb Peiriant Dynol (AEM): Sgrin gyffwrdd lliw ar gyfer gosod paramedr (fel cyflymder weldio, paramedrau osciliad, cerrynt a foltedd segmentiedig), galw rhaglenni, a monitro statws offer.
• Rheoli Proses Weldio: Yn integreiddio cronfa ddata arbenigwyr weldio, gan alluogi rhaglennu segmentiedig (fel paramedrau gwahanol ar gyfer y camau cychwyn arc, weldio, a therfynu arc) i sicrhau ansawdd weldio cyson.

Awtomatig pedair fflachlamp peiriant weldio fflans echel

1.Loading: Mae'r gweithredwr neu robot teclynnau codi y bont ymgynnull tai a workpiece fflans rhwng y pennaeth a tailstocks, ac mae'r tailstock datblygiadau ac yn tynhau.

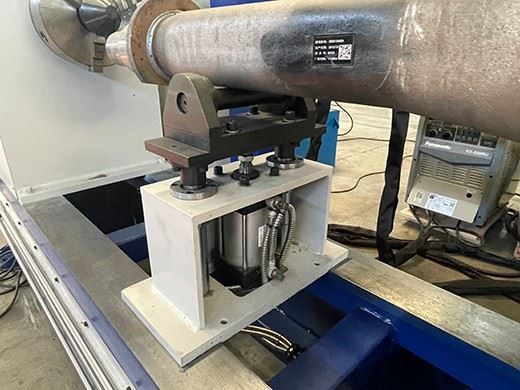

2.Positioning a Clamping: Mae'r workpiece wedi'i glampio'n ddiogel, gan sicrhau bod wyneb diwedd y fflans yn cyd-fynd â safle'r ffagl weldio.

3.Starting Welding: Mae'r gweithredwr yn dewis y rhaglen gyfatebol ar y sgrin gyffwrdd ac yn pwyso'r botwm cychwyn.

Weldio 4.Synchronous: Mae'r headstock yn cylchdroi y workpiece ar gyflymder unffurf, ac mae pob un o'r pedwar fflachlampau weldio ar yr un pryd yn tanio'r arc, weldio yn unol â pharamedrau weldio rhagosodedig (cyfredol, foltedd, cyflymder, modd osciliad).

Rheolaeth 5.Segmented: Mae'r rheolwr yn rheoli'r broses weldio yn awtomatig, gan wanhau'r paramedrau yn yr ardaloedd gorgyffwrdd ar ddechrau a diwedd y weldiad i atal diffygion cychwyn arc a therfynu.

• Effeithlonrwydd Uchel: Mae weldio pedwar gwn ar yr un pryd yn lleihau amser weldio dros 60% o'i gymharu ag offer gwn sengl neu gwn deuol, gan arwain at effeithlonrwydd cynhyrchu uchel iawn, gan ei wneud yn arbennig o addas ar gyfer cynhyrchu màs.
• Ansawdd Uchel: Mae weldio gwn pedwar- cymesur yn sicrhau dosbarthiad gwres unffurf, gan leihau'n sylweddol anffurfiad weldio a chrynodiad straen.
• Mae proses weldio paramedr ac awtomataidd yn dileu gwall dynol, gan arwain at ffurfiannau weldio cyson sy'n ddymunol yn esthetig. Yn nodweddiadol, mae'n cynhyrchu welds dwfn gyda chryfder uchel, gan fodloni'r safonau uchel sy'n ofynnol ar gyfer echelau cerbydau.
• Awtomatiaeth a Deallusrwydd Uchel: Yn meddu ar weldio awtomatig, glanhau fflachlampau, a swyddogaethau larwm, mae'n hawdd ei weithredu ac mae ganddo ddibyniaeth isel ar sgiliau weldiwr. Mae technoleg olrhain weldio integredig yn gwella'r gallu i addasu.
• Sefydlogrwydd Uchel: Mae dyluniad arbenigol ar gyfer cynhyrchion sefydlog yn sicrhau anhyblygedd strwythurol mecanyddol uchel, gweithrediad sefydlog a dibynadwy, a chyfradd fethiant isel.
