Atebion Cladin Laser Uwch Ar gyfer Offer Peiriannau Amaethyddol
Mae peiriant weldio cladin laser yn dechnoleg ddatblygedig sy'n defnyddio trawstiau laser ynni uchel i orchuddio haenau aloi sy'n gwrthsefyll traul a cyrydiad ar arwynebau metel, a all wella bywyd gwasanaeth a pherfformiad offer amaethyddol yn sylweddol. Mae'r dechnoleg hon yn ffurfio haen atgyfnerthu sy'n gwrthsefyll traul uchel ar wyneb yr offeryn trwy wresogi laser manwl gywir a chladin deunydd, sy'n arbennig o addas ar gyfer amgylcheddau gwaith caled fel tyfu pridd a chynaeafu cnydau.
Disgrifiad
Disgrifiad
Mae peiriant cladin laser (YDGD-6000) yn cynnwys laser ffibr cladin Chuangxin 6000W, pen cladin laser cylch cyfechelog trawsyrru, peiriant bwydo powdr manwl uchel wedi'i hollti, sylfaen robot, FANUC M-20iD/25 (rhychwant braich: 18311mm); oerydd, cyflenwad pŵer sefydlogi foltedd Wenfeng 60KVA a meddalwedd a chaledwedd rheoli integredig. Mae'r offer yn mabwysiadu system reoli integredig PLC, a all wireddu rheolaeth ganolog o robot chwe-echel, laser, peiriant bwydo powdr, a monitro tymheredd lens amddiffynnol.
Paramedrau technegol
|
Eitem |
Paramedrau YDGD-6000 |
|
Pŵer laser |
6000W |
|
Porthwr powdr |
Bwydydd powdr manwl iawn hollti niwmatig (9L) |
|
Pen cladin |
Pen cladin annular cyfechelog trawsyrru (man canolbwyntio 3-5mm) |
|
Robot chwe {0}echel |
Rhychwant braich: 1820mm; Llwyth: 20kg |
|
System Reoli |
PLC (gyda sgrin gyffwrdd 10 modfedd) |
Manylebau prif offer

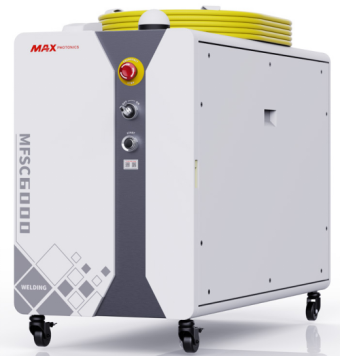

- Laser ffibr MFSC-6000
Mae laser cyfres MFSC yn gynnyrch ar gyfer cymwysiadau diwydiannol. Mae'n laser pŵer uchel cryno ac effeithlon, a ddefnyddir yn bennaf mewn weldio, cladin a meysydd eraill. Y prif nodweddion yw:
1. Perfformiad sefydlog, ansawdd trawst uchel;
2. Effeithlonrwydd trosi ffotodrydanol uchel, defnydd pŵer isel;
3. Dibynadwyedd uchel, bywyd hir;
4. Gellir golygu tonffurf pŵer allbwn;
5. rhyngwyneb bws ehangu;
|
Paramedrau technegol laser MFSC-6000 |
||
|
Dangosyddion perfformiad |
Uned |
Paramedr |
|
Modd gweithio |
/ |
Parhaus/Modwledig |
|
Modd polareiddio |
/ |
Ar hap |
|
Pŵer allbwn |
W |
6000 |
|
Amrediad pŵer addasadwy |
% |
5~100 |
|
Tonfedd ganolog |
nm |
1080±10 |
|
Sefydlogrwydd pŵer (100% parhaus> 1h) |
% |
±1~1.5 |
|
Amlder modiwleiddio (100% parhaus) |
kHz |
50KHz |
|
Dangosydd pŵer golau coch |
uW |
400 |
|
Hyd ffibr |
m |
20 |
|
Diamedr craidd ffibr |
um |
600 |
|
Rhyngwyneb allbwn ffibr |
/ |
QBH |
|
Radiws plygu ffibr |
mm |
200 |
|
Foltedd gweithredu |
V |
400±40 |
|
Pŵer mewnbwn (allbwn parhaus 100%) |
KW |
16 |
-

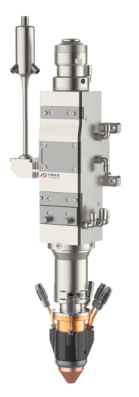

Pen cladin laser trawsyrru YDGD-03-QBH
Llwybr optegol 1.Transmission, gyda dyluniad aml-haen amddiffynnol lens a drôr, sy'n gyfleus i'w archwilio a'i ddisodli;
2. Gyda phroses laser addas, gellir cyflawni cyfradd defnyddio powdr gyfartalog o 93%, gan leihau cost defnydd y defnyddiwr yn fawr;
3. Gall smotyn crwn o ansawdd uchel, trwy addasu paramedr y broses, gyflawni cyfradd gwanhau y gellir ei reoli a'r parth yr effeithir arno;
|
YDGD-03-QBH Paramedrau Technegol |
|
|
Eitem |
Paramedr |
|
Rhyngwyneb |
QBH |
|
Strwythur llwybr optegol |
Llwybr optegol trosglwyddo |
|
Grŵp lens amddiffynnol |
3 haen |
|
Ffurflen oeri |
Oeri dŵr |
|
Pŵer cymwys |
6000W |
|
Collimation hyd ffocal |
100mm |
|
Ffocws hyd ffocal |
300mm |
|
Man ffocws |
3.0mm (man cylch, 3-5mm y gellir ei addasu) |
|
Tonfedd gymwys |
900-1080nm |
|
Defnydd laser |
＞99.25% |
|
Modiwl addasu cyfechelog powdr ysgafn |
Offer |
|
Synhwyrydd tymheredd |
Lens amddiffynnol is gyda modiwl synhwyrydd tymheredd |
|
Strwythur ffroenell |
Hollti bwydo powdr cylch |
|
Defnydd powdr |
＞93% |
|
Pwysau |
4.5kg |

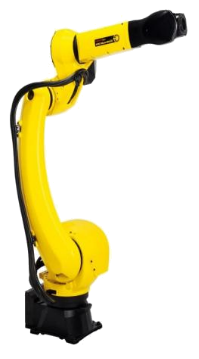

- Robot chwe{0}echel FANUC M-20iD/25
Defnyddir y robot chwe echel FANUC M{-20iD/25{{{{{{}}} sydd â'r gyfran uchaf o'r farchnad yn y diwydiant cladin laser). Gall y robot hwn gynnal sefydlogrwydd a manwl gywirdeb uchel o dan gamu bach hirdymor.
Mae gan 1.M-20iD/25 ystod symudiadau mawr o 1.831 metr a llwyth graddedig o 25kg;
2. Mae'r mecanwaith robot wedi'i wneud yn ysgafnach ac yn deneuach.
3. Mae'r fraich ysgafn a thechnoleg rheoli newydd wedi gwella perfformiad y cynnig yn fawr, a thrwy hynny wella'n fawr yr effeithlonrwydd cynhyrchu fesul uned amser.

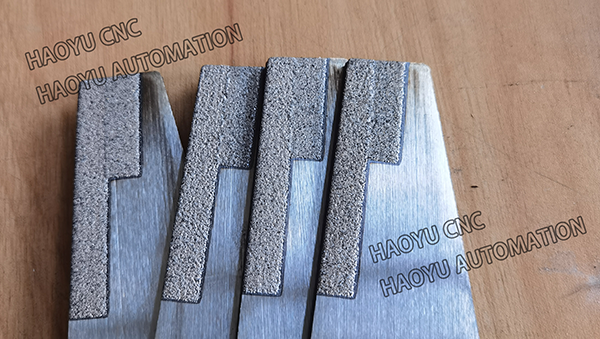

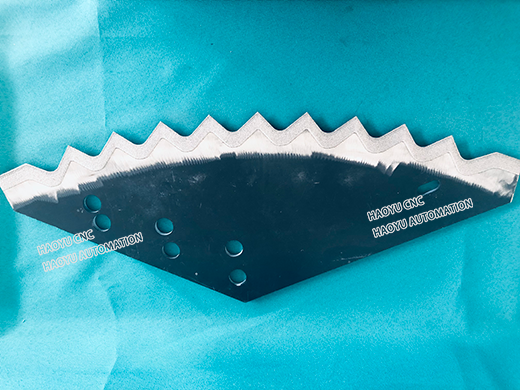

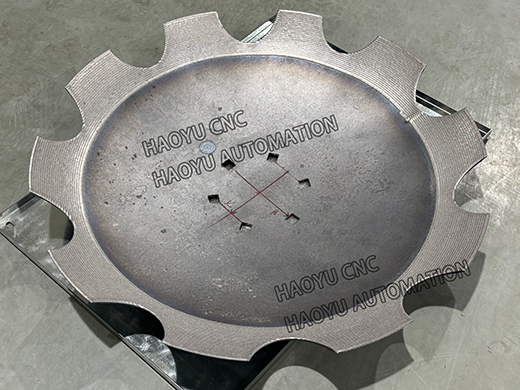

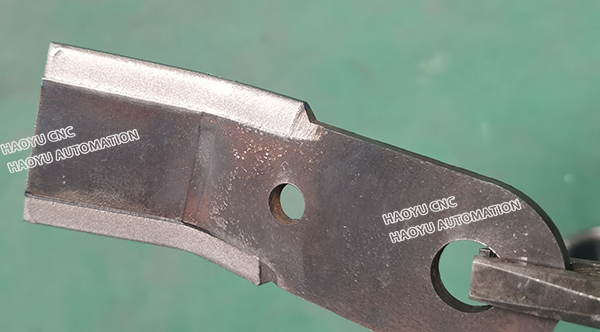

Manylion delweddau
Vedio ar gyfer eich cyfeiriad
