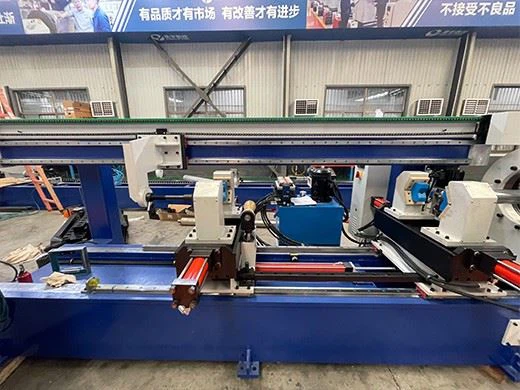

Dadosod Silindr Llorweddol Awtomatig a Pheiriant Cynulliad





• Ffurf Sylfaenol: Mae prif gorff yr offer fel arfer wedi'i osod yn llorweddol. Mae'r gasgen silindr, gwialen piston, llawes canllaw, a phrif gydrannau eraill y silindr hydrolig yn cael eu cydosod yn llorweddol, yn gyson â chyflwr gweithio gwirioneddol y silindr.
• Swyddogaeth Graidd: Trwy strwythur mecanyddol manwl gywir, niwmatig, hydrolig, neu yrru silindr trydan servo, ar y cyd â synwyryddion a system PLC (Rheolwr Rhesymeg Rhaglenadwy), mae'n cwblhau cyfres o gamau gweithredu yn awtomatig fel lleoli cydrannau, gwasgu, tynhau, ac arolygu.
• Pwrpas y Dyluniad: Datrys problemau megis dwyster llafur uchel, effeithlonrwydd isel, cysondeb gwael (ee difrod hawdd i'r morloi yn ystod y gosodiad, torque tynhau anwastad), a pheryglon diogelwch (trin silindr hydrolig trwm) sy'n gysylltiedig â chydosod â llaw.





Diamedr allanol y silindr	Uchafswm 380mm
Strôc (maint cyflwr caeedig y silindr byrraf)	550mm
Hyd cyflwr cau silindr hiraf	2500mm
Y silindr hiraf estynedig cyflwr maint	5000mm
Gofynion trorym bollt ar gyfer -silindrau math bolltau	3700 Nm, y gellir ei osod.
Grym	AC380V ±10%, 50Hz
Pwysedd aer	0.5 ~ 0.7MPa;





Mae peiriant dadosod a chydosod silindr hydrolig llorweddol nodweddiadol yn cynnwys y systemau canlynol fel arfer:

• Ffrâm a gwely:

Strwythur dur cadarn sy'n darparu cyfeiriad sefydlog, gwastad ar gyfer y peiriant cyfan.





• Mecanwaith clampio a lleoli silindr a gwialen piston:

Fe'i defnyddir i osod y silindr neu'r gwialen piston yn union, gan gadw'r gwialen piston a'r silindr mewn sefyllfa gyfechelog. Mae fel arfer yn cynnwys blociau V neu glampiau personol, ac mae'r mecanwaith clampio yn cael ei yrru gan silindr hydrolig. Fel arall, mae'r mecanwaith clampio gwialen piston hefyd yn cael ei yrru gan silindr hydrolig i symud ar hyd rheilen canllaw, gan symud y gwialen piston i safle mewnol y silindr.

• Mecanwaith tynhau:

Defnyddir wrench wedi'i yrru gan servo i dynhau bolltau cap pen, cysylltwyr porthladd olew, ac ati, gyda rheolaeth trorym manwl gywir.





• Mecanwaith gosod y wasg-

Mae'n defnyddio modur hydrolig i symud y gwialen piston ymlaen. Yn seiliedig ar werthoedd penodol, mae'r modur hydrolig yn symud y gwialen piston i sefyllfa a bennwyd ymlaen llaw i gwblhau'r cynulliad.

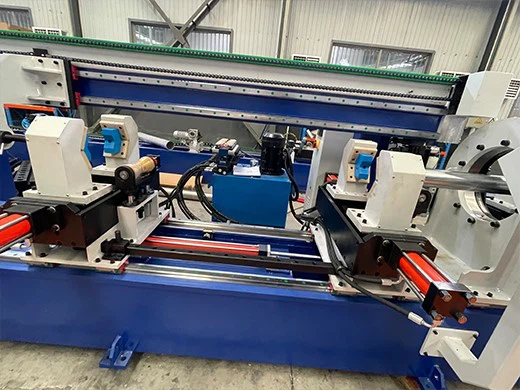

Peiriant cydosod silindr hydrolig







Cwestiwn 1: Sut mae'n gwybod a yw'r edafedd wedi'u croes-edafu. A oes unrhyw ffordd i atal traws-edafu?

Ateb:Os bydd camlinio yn digwydd, bydd y trorym yn cynyddu. Os yw nifer y cylchdroadau yn annigonol, bydd machin yn canfod bod y trorym gosod wedi'i ragori, yna bydd y peiriant yn stopio, ac yn rhoi larwm. peiriant canfod trorym a lapiau.



Cwestiwn 2: Rwy'n meddwl bod angen i ni reoli'r cyflymder cylchdroi ar gyfer tynhau'r chwarren trwy fynd yn araf ar y cychwyn ac yna cyflymu ac yna arafu eto ar gyfer y trorym terfynol. A yw hynny'n bosibl?

Ateb:Mae gennym nodwedd cyflymiad adeiledig yn Rhaglen, ond ni all cwsmeriaid ei haddasu; mewn gwirionedd, mae'n cyflymu o gyflymder araf. o ran y cyflymder is ar yr ychydig lapiau diwethaf, mae'r cyflymder is yn cael ei drwsio gan Raglen, Er mwyn sicrhau torque cyson yn ystod cwblhau'r darn gwaith, nid ydym yn caniatáu i gwsmeriaid osod y cyflymder is hwn. Mae cyflymderau gwahanol yn arwain at golledion trorym gwahanol. ond gall osod faint o lapiau olaf perfformio cyflymder is.



Cwestiwn 3: Os oes angen newidiadau rhaglen, a allwch chi o bell ddod i mewn i wneud y gwaith hwnnw?

Ateb:oes, mae gan AEM swyddogaeth wifi, gallwn bellhau'r PLC o'n system.





1.Normally byddwn yn defnyddio achos pren haenog mygdarthu ar gyfer pecynnu; ar gyfer rhai peiriant mawr, gallwn ddefnyddio paled dur a pheiriannau cover.All filme plastig yn paent gyda phaent gwrth rhwd neu olew cyn gadael ffatri.
Gall 2.Package fod fel gofyniad cwsmeriaid
