Llinell Weldio Tanc Tanwydd Aloi Alwminiwm Awtomatig



This aluminum fuel tank welding production line is an automated integrated system designed for the efficient and precise manufacture of high-quality aluminum fuel tanks. Following typical fuel tank manufacturing processes, the line integrates core procedures from sheet metal forming to final sealing welding, ensuring superior structural strength, sealing performance, and consistency. The overall line design balances the specific requirements of aluminum welding with the efficiency demands of large-scale production.





Defnyddir yr offer yn bennaf ar gyfer rholio silindr sgwâr aloi alwminiwm, silindr eliptig, silindr trionglog a silindr crwn. Trwy addasu'r pellter rhwng y rholeri chwith a dde, gellir rholio darnau gwaith crwn a sgwâr gyda diamedrau gwahanol. Ar ôl i'r ddalen gael ei gwthio i mewn, er mwyn atal y daflen rhag gwyro, caiff y gwregys ei osod yn awtomatig i'r chwith a'r dde a'i wthio i'r safle priodol; mae gan y rhoden gynhaliol uchaf swyddogaeth dilyn-. Ni ddylai fod unrhyw arc amlwg ar y sêm syth y tu ôl i blât coil y tanc tanwydd i rwystro'r weldio sêm syth.

Llif prosesu'r offer

Bwydo → gwthio (awtomatig) → aliniad awtomatig plât → plât yn mynd i mewn i'r peiriant rholio plât → rholio plât (awtomatig): CNC pedwar-rholio peiriant rholio plât yn ôl y rhaglen cyn-rhaglen Workpiece → dadlwytho (llawlyfr) i gael gwared ar y darn gwaith rholio.

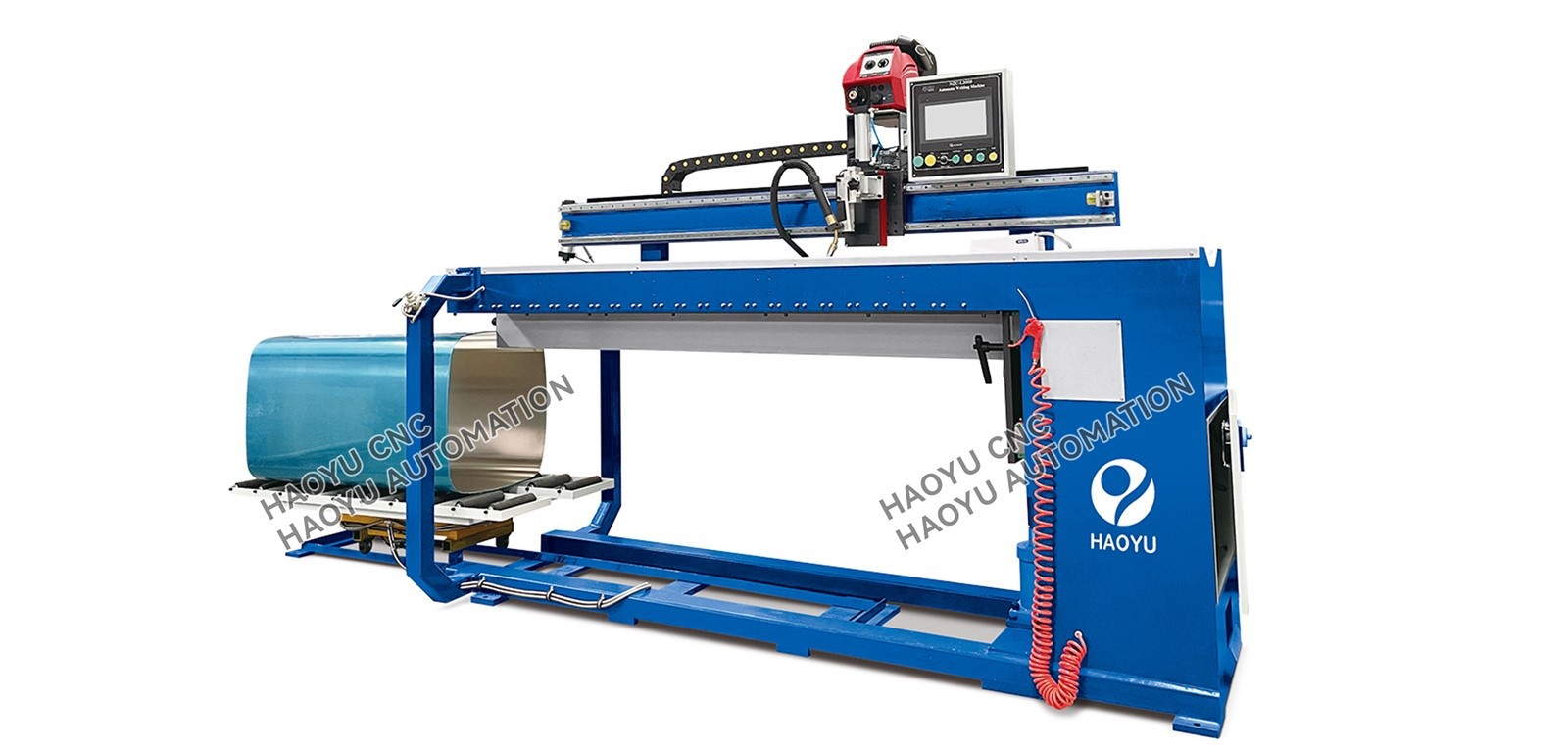

Defnyddir yr offer hwn ar gyfer weldio casgen sêm syth o ddur carbon, dur di-staen, alwminiwm a chasgenni metel eraill (gellir defnyddio weldio TIG / CO2 / MAG / MIG). Ar ôl i'r darn gwaith gael ei wasgu'n dynn yn erbyn dur di-staen y prif drawst weldio, mae'r troli cerdded yn gyrru'r dortsh weldio i berfformio weldio sêm syth. Ar ôl weldio i'r safle dynodedig, mae'r weldio yn stopio, mae'r tortsh weldio yn codi, ac mae'r troli weldio yn dychwelyd yn gyflym i'r man cychwyn. Mae'r fflachlamp weldio yn mabwysiadu modur trosi amlder AC, gellir addasu'r cyflymder weldio yn ddi-gam, ac mae'r siâp weldio yn brydferth.

Mae'r offer yn cynnwys y rhan wasgu yn bennaf, y prif ran trawst, y rhan gerdded, y system reoli, y system cyflenwad pŵer weldio, ac ati. Mae'r gwely yn strwythur dur wedi'i weldio i gyd. Gwnewch anelio i leddfu straen.



Llif prosesu'r offer

Bwydo (â llaw, gyda chymorth y bwrdd rholio codi): gosod y darn gwaith ar y mandrel → mae mecanwaith canoli'r mandrel yn ymestyn trwy'r silindr (awtomatig) → mae'r ddyfais bachyn mandrel yn cloi'r mandrel lleoli (Awtomatig) → Pwysau bys allweddol yn pwyso hanner y darn gwaith (Awtomatig) → Mae mecanwaith canoli'r mandrel yn tynnu'n ôl i wasgu'r silindr bys → Mae mecanwaith canoli'r mandrel yn tynnu'n ôl i wasgu'r silindr bys → (Awtomatig) → Mae'r gwn weldio yn cael ei ostwng i'r safle (Awtomatig) → Dechrau weldio → Ar ôl i'r weldio gael ei gwblhau, codir y dortsh weldio i'r safle (awtomatig) → mae'r allwedd yn cael ei wasgu i ryddhau'r darn gwaith (awtomatig) → dadlwytho (llaw): tynnwch y darn gwaith weldio.





Defnyddir yr offer yn bennaf ar gyfer weldio cylchedd y sgriwiau llenwi a draenio olew o'r gasgen tanc tanwydd aloi alwminiwm a sedd sgriw y porthladd dychwelyd olew. Mae'r darn gwaith yn cael ei weldio gan robotiaid (weldio CO2 / MAG / MIG). Mae'r offer yn cynnwys robotiaid yn bennaf, mae ffynhonnell pŵer weldio Fronius yn cynnwys sylfaen, colofn, gosodiad gosod, system niwmatig, system rheoli trydanol, ac ati Mae lleoliad y gasgen workpiece a rhannau'r llenwad tanwydd wedi'i leoli gan farw lleoli arbennig, ac yna mae'r silindr gwasgu yn gyrru'r marw gwasgu arbennig i wasgu'r rhannau llenwi tanwydd. Yn ystod y weldio, nid yw'r darn gwaith yn cael ei symud, ac mae'r robot yn cario'r dortsh weldio i wneud cylchdro cylchol (yn ystod weldio y llenwad tanwydd). Mae'r taflwybr yn cael ei wireddu gan y rhaglennu robot), fel bod y dortsh weldio yn gwneud cynnig copïo a chylchdroi i gyd-fynd â thaflwybr gollwng y llenwad tanwydd). Mae'r gwn weldio yn mabwysiadu gwn weldio gwthio -, ac mae'r robot a'r ffynhonnell pŵer weldio yn cyfathrebu'r cerrynt weldio, y gellir ei newid mewn amser real. Mae gweithfan robotig yn cynnwys glanhawr gwn a mecanwaith torri gwifrau.

Mae'r offer yn bennaf yn cynnwys robot weldio, colofn, mecanwaith lleoli workpiece a rhannau eraill. Mae'r gwely yn strwythur dur wedi'i weldio i gyd, ac mae angen anelio rhannau pwysig a'u trin â gwres.



Y broses prosesu offer

Rhowch y silindr aloi alwminiwm ar y mandrel lleoli, a rhaid i'r twll sydd i'w weldio fynd trwy'r golofn lleoli (llawlyfr) → mewnosodwch y cymal wedi'i edafu yn y golofn lleoli (llawlyfr) → pwyswch y botwm, y silindr Gyrrwch y gosodiad cloi i gywasgu'r pibell llenwi ar y cyd (awtomatig) → pwyswch y botwm, bydd y robot weldio yn dod o hyd i'r sefyllfa yn awtomatig i weldio'r darn gwaith (llawlyfr) → bydd y robot weldio yn dod i ben yn awtomatig ar ôl cyrraedd yn awtomatig, bydd y robot weldio yn dod i ben yn awtomatig ar ôl cyrraedd yn awtomatig, a bydd y robot weldio yn dod i ben yn awtomatig ar ôl cyrraedd yn awtomatig. i'r safle gwreiddiol (awtomatig) → tynnwch y workpiece (llawlyfr).





Defnyddir yr offer hwn i wasgu-ffitio rhyng-haen fewnol y gasgen ar ôl i ddarn gwaith y tanc tanwydd aloi alwminiwm gael ei rolio. Mae'r modd gweithio yn mabwysiadu'r ffurf lorweddol. Mae'r gosodiad gwasgu diaffram -yn mabwysiadu system hydrolig. Mae'r system rheoli offer yn seiliedig yn bennaf ar PLC, a all wireddu rheolaeth awtomatig. Mae gan y peiriant cyfan ansawdd dibynadwy, manwl gywirdeb uchel, ymddangosiad hardd a gweithrediad cyfleus.

Mae'r offer yn bennaf yn cynnwys gwely a gwasg -rhan ffitio . Mae'r gwely yn strwythur dur wedi'i weldio i gyd, ac mae angen trin rhannau pwysig â gwres. Gan fod marw gosod y wasg wedi'i osod ar y canllaw llinol, a bod y canllaw llinellol wedi'i osod ar y gwely, y gwely cyfan Ar ôl i'r corff gael ei weldio, caiff y corff cyfan ei dymheru i leddfu straen i sicrhau nad yw corff yr offer yn cael ei ddadffurfio yn ystod y defnydd.



Proses brosesu'r offer

Bwydo (â llaw) → lleoli (cymorth â llaw) → pwyso (awtomatig) → dadlwytho (â llaw).





Mae'r weithfan hon yn mabwysiadu'r dull weldio o robot sengl a gorsaf sengl. Mae robot wedi'i osod ar sylfaen y peiriant, mae'r darn gwaith wedi'i osod ar lwyfan codi arbennig, a gellir symud y platfform i fyny ac i lawr. Ar ôl i'r darn gwaith gael ei osod ar y llwyfan codi, gellir troi'r llwyfan 180 gradd, sy'n gyfleus ar gyfer weldio'r ddau raniad. Mae'r rhaglen robot wedi'i rhagosod, ac mae pob rhaglen yn cyfateb i'r darn gwaith weldio.

Mae'r weithfan yn bennaf yn cynnwys robot weldio arc, ffynhonnell pŵer weldio, traciwr laser, sylfaen sefydlog robot, offer weldio a gosodiad gosod, a mesurau amddiffyn diogelwch.

Mae'r weithfan yn mabwysiadu'r rac a'r gosodiadau a gynhyrchir gan ein cwmni, gan gynnwys y trawst cerdded. Ar gyfer gwahanol fathau o workpieces, sy'n cyfateb i wahanol rannau weldio. Mae'r rhaglen weldio robotiaid yn cynnal weldio awtomatig o'r darnau gwaith ar bob offer. Mae gweithfan robotig yn cynnwys glanhawr gwn a mecanwaith torri gwifrau. Mae gan ardaloedd gweithfannau bafflau ynysu lleol.

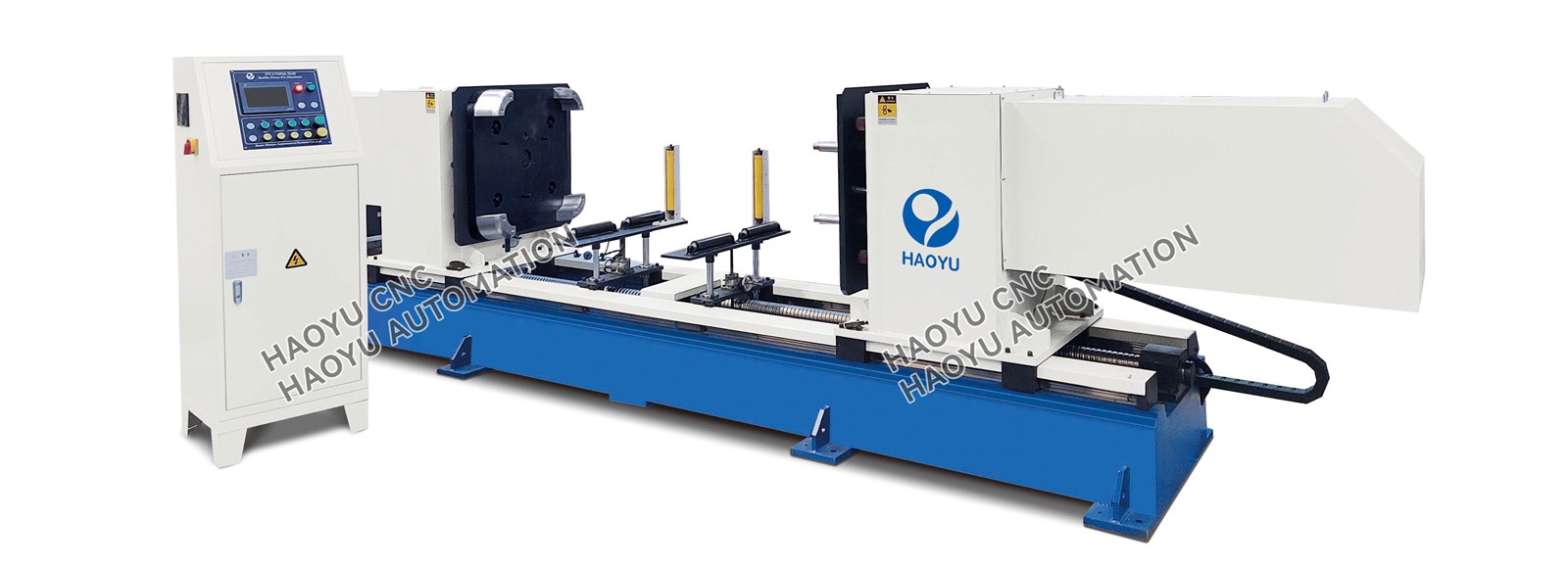

Defnyddir yr offer hwn ar gyfer weldio corff y gasgen a gorchudd diwedd y darnau gwaith dur carbon, dur di-staen, alwminiwm a chyrff silindrog metel eraill (a sgwâr, D- hirgrwn siâp, ac ati). Mae'r weldio yn cael ei reoli gan system rheoli rhifiadol tair echel. Mae rhan addasu'r dortsh weldio yn mabwysiadu modur stepiwr a sgriw bêl, y gellir eu tiwnio â llaw yn ystod y weldio. Lleihau dwyster gwaith y gweithredwr a sicrhau ansawdd weldio.

Mae'r offer yn bennaf yn cynnwys gwely, siasi gwerthyd, siasi jacio, mecanwaith cynnal deunydd, mecanwaith lleoli, mecanwaith ffurfio weldio, a mecanwaith tiwnio mân fflachlamp weldio. Mae'r gwely yn strwythur dur wedi'i weldio i gyd, ac mae angen trin rhannau pwysig â gwres. Er mwyn sicrhau crynoder y siasi ar y ddau ben, mae angen tymheru'r siasi cyfan y gosodir y siasi arno i leddfu straen ar ôl weldio i atal anffurfiad. Mae angen tymheru braced gosod y ffagl weldio hefyd ar ôl ei weldio i atal anffurfiad yn ystod y defnydd yn y dyfodol a sicrhau bod y dortsh weldio yn symud. Nid yw'r trac yn gwyro.



Proses brosesu'r offer

Gosodwch y darn gwaith ar y braced niwmatig → sleidiwch y braced niwmatig i'r safle clampio → mae'r braced niwmatig yn codi yn ei le → mae'r siasi gwerthyd yn symud i'r dde yn ei le → gwthio'r siasi i symud i'r chwith → mae'r gynnau weldio chwith a dde yn disgyn i'r un safle → mae'r braced niwmatig yn disgyn → mae pen y siasi gwerthyd yn cylchdroi i yrru'r arc cychwyn weldio i gylchdroi arc cychwyn y weldio i yrru'r arc cychwyn i'r weldio. yn dod i ben → ffaglau weldio chwith a dde yn codi i'r un sefyllfa → braced niwmatig yn codi i'r un sefyllfa → mae'r siasi gwerthyd a'r siasi jacking yn symud yn ôl i'w lle ar yr un pryd → tynnwch y darn gwaith.





• Gradd uchel o awtomeiddio a pharhad: O rolio i weldio cap diwedd, cwblheir prosesau allweddol gan beiriannau arbenigol neu robotiaid, gan leihau ymyrraeth ddynol a gwella amser cylch cynhyrchu a sefydlogrwydd prosesau.
• Ansawdd weldio rhagorol a sefydlog: Mae prosesau weldio wedi'u optimeiddio ar gyfer nodweddion alwminiwm, mae dyluniad peiriannau arbenigol yn sicrhau cysondeb paramedrau weldio allweddol, ac mae weldio robotig yn gwella cywirdeb a dibynadwyedd weldio cymhleth, gan arwain at ansawdd weldio cyffredinol uchel ac ailadroddadwyedd da.
• Cywirdeb proses uchel: Mae'r llinell gynhyrchu yn cwmpasu'r set gyfan o brosesau craidd, gan gynnwys ffurfio corff tanc tanwydd, weldio affeithiwr, cydosod strwythur mewnol a weldio, a phecynnu terfynol, sy'n meddu ar alluoedd gweithgynhyrchu weldio tanc tanwydd cyflawn.
• Effeithlonrwydd cynhyrchu sylweddol: Mae offer awtomataidd yn gweithredu'n barhaus, gan leihau amser troi ac aros rhwng prosesau, gan ei gwneud yn arbennig o addas ar gyfer cynhyrchu màs a chynyddu gallu yn effeithiol.
