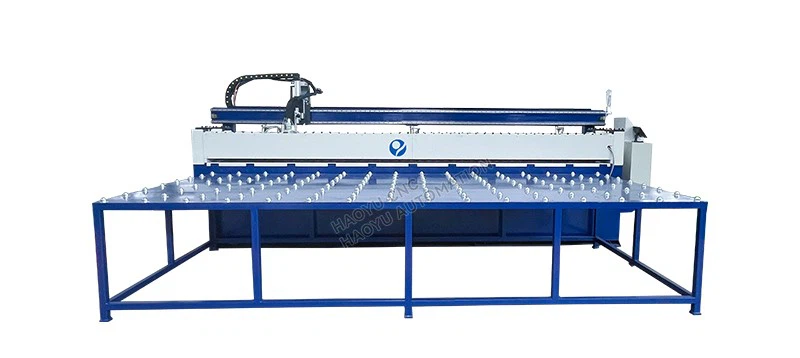

Peiriant Weldio Sêm Llinellol ar y Cyd Butt Laser Awtomatig



Peiriant Weldio Sêm Hydredol Laser Awtomatig:



Piano trachywiredd -mecanwaith clampio math allweddol yn sicrhau na dadleoli y metel dalen drwy gydol y broses weldio, datrys y broblem "warping" a achosir gan ehangu thermol a chrebachu.

 Technoleg ffurfio dwy ochr: weldio un ochr, ffurfio dwy ochr. Mae'r weldiad yn llyfn ac yn ddymunol yn esthetig, gan leihau neu ddileu'n sylweddol yr angen am sgleinio post-weld.

 Weldio laser: Mae ynni laser dwys iawn yn arwain at barth yr effeithir arno'n fach iawn ar wres, heb fawr ddim dadffurfiad o weithle, gan ei wneud yn arbennig o addas ar gyfer rhannau manwl a chydrannau â waliau tenau.







Peiriant weldio sêm ar y cyd casgen laser



Math Laser	Laser ffibr
Pŵer Laser	6kW-20kW (yn dibynnu ar drwch plât)
Deunydd Weldio	Dur carbon, dur di-staen, aloi alwminiwm, ac ati.
Trwch Plât Cymwys	0.5-3mm, y gellir ei addasu
Lled Plât Splicing	1000mm-3000mm (safonol), y gellir ei addasu
Hyd Plât Splicing	3000mm-15000mm neu fwy (gellir ei addasu ar gais)
Butt Cywirdeb ar y Cyd	0.3mm
System Reoli	PC diwydiannol + PLC
Dull Lleoli	Math o gantri canllaw manwl gywir, gyriant magnetig dewisol neu rac a phiniwn





1.Precision splicing worktable a clampio system:

• Adeiledd: Mae arwyneb y bwrdd gwaith wedi'i wneud o -haearn bwrw sy'n gwrthsefyll traul neu blât dur wedi'i beiriannu'n fanwl. Mae wedi'i orchuddio â Bearings pêl cyffredinol ar gyfer llwytho a dadlwytho'n hawdd. Y gydran graidd yw ei fecanwaith clampio "allwedd piano", wedi'i ddosbarthu ar hyd dwy ochr y sêm weldio, gyda phob bys clampio yn gallu codi niwmatig yn annibynnol.
• Swyddogaeth: Cyn clampio, mae'n hwyluso gwthio dalen fetel ac aliniad ymyl i mewn; yn ystod clampio, mae'n pwyso'r metel dalen o'r canol tuag allan yn olynol, gan ddileu bylchau rhwng y cynfasau yn effeithiol a darparu pwysau tuag i lawr unffurf a phwerus, sy'n hanfodol ar gyfer cyflawni splicing cam a di-dor.



System aliniad ymyl 2.Plate (silindr lleoli):

Ei brif swyddogaeth yw clampio a gosod y darn gwaith yn gyflym ac yn gywir i'w weldio (fel pibellau, platiau, ac ati) mewn sefyllfa weldio rhagosodedig cyn ei weldio. Wedi'i yrru'n niwmatig, mae'r silindr lleoli yn gwthio'r clamp neu'r stop, gan sicrhau bod y darn gwaith wedi'i alinio'n llym â'r taflwybr weldio (fel y dortsh weldio neu lwybr pen laser), a thrwy hynny ddileu gwyriadau weldio a achosir gan ddadleoli workpiece neu anffurfiannau. Mae nifer y silindrau lleoli yn amrywio yn dibynnu ar hyd y darn gwaith. Mae gan yr offer hwn 3 silindr lleoli.

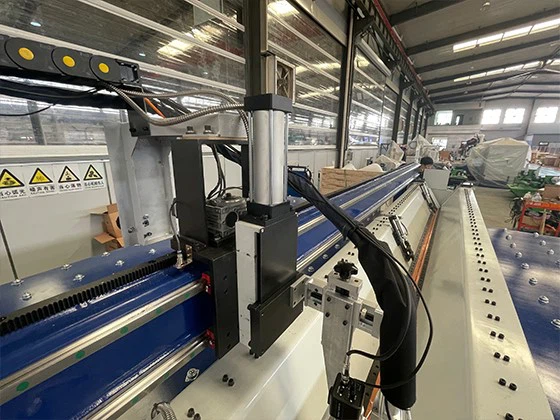

Uned Gweithredu Weldio 3.Laser:

• Strwythur: Yn cynnwys laser ffibr (ffynhonnell golau), ffibr trawsyrru, pen weldio, system oeri, a system symud traws-sleid. Mae'r pen weldio wedi'i osod ar fodiwl llinellol manwl gywir (echel X-) sy'n cael ei yrru gan fodur servo. Gall y modiwl cyfan hefyd symud ar hyd hyd yr offer (echel X-) sy'n cael ei yrru gan y modur servo. Yn ogystal, gellir tiwnio'r pen weldio â llaw ar yr echelinau Z ac Y. Mae'r pen weldio cyfan wedi'i leoli wrth i silindr symud i fyny ac i lawr.
• Swyddogaeth: Mae'r laser yn cynhyrchu golau laser, sy'n cael ei drosglwyddo trwy'r cebl ffibr optig i'r pen weldio ac sy'n canolbwyntio ar wyneb y gweithle. Mae'r groessleid yn galluogi symudiad manwl uchel y pen weldio mewn awyren dau ddimensiwn, gan gwblhau weldio'r llinell syth gyfan.

4.System Tracio Wyth Weld-amser real:

• Strwythur: Fel arfer synhwyrydd gweledigaeth laser sy'n annibynnol ar y pen weldio, gyda lamp goleuo laser cyfechelog.
• Swyddogaeth: Yn ystod weldio, mae'r synhwyrydd yn allyrru llinell laser tuag at y wythïen weldio. Mae camera yn dal siâp y sêm weldio, ac mae'r lamp goleuo laser cyfechelog yn darparu golau wedi'i wrthdaro'n union wrth gaffael delweddau o ansawdd uchel, gan ddarparu golau hanfodol ar gyfer arolygu a mesur gweledol manwl uchel. Gellir gyrru'r groes-sleid â llaw ar gyfer iawndal tiwnio lefel dirwy milieiliad i sicrhau bod y sêm weldio wedi'i ganoli yn ystod y weldio.

System Rheoli 5.Integrated:

• Strwythur: Rheolydd Rhesymeg Rhaglenadwy (PLC) + Sgrin Gyffwrdd AEM.
• Swyddogaeth: Mae'r PLC yn delio â rheolaeth resymeg lefel isel, megis cychwyn a stopio cydrannau niwmatig, moduron servo, a laserau. Mae'r AEM yn rheoli'r holl osodiadau paramedr, galwadau rhaglen, a monitro prosesau trwy'r sgrin gyffwrdd, gan ddarparu rhyngwyneb sythweledol a gweithrediad llyfn.
• Monitor fideo: Gall arddangos yr amodau weldio a ddaliwyd ar y monitor.

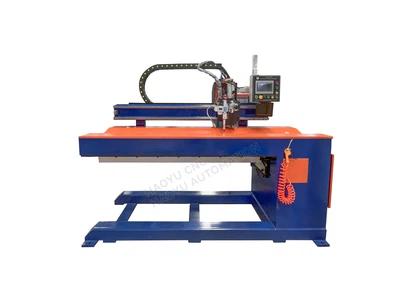

Peiriant weldio sêm syth taflen plât laser







⇒ Fel arfer byddwn yn defnyddio cas pren haenog ar gyfer pecynnu; ar gyfer rhai peiriant mawr, gallwn ddefnyddio paled dur a gorchudd filme plastig.

⇒ Mae pob peiriant yn baent gyda phaent gwrth-rwd neu olew cyn gadael y ffatri.





Peiriant weldio sêm hydredol plât dur



Rydym bob amser wedi ymrwymo i'r syniad gwasanaeth o-ganolog, gosod cyflenwad, addasu, hyfforddi a chynnal a chadw mewn-gwasanaeth cyn gwerthu ac ar ôl-gwerthu.

Gwasanaeth cyn{0}werthu

Cyn llofnodi contract, gall cwsmeriaid gael cynllun cynhyrchu, ymgynghorydd technegol ac awgrym offer ac ati.

2. Hyfforddiant

Gall cwsmeriaid gael hyfforddiant technegol am ddim mewn ffatri cyflenwyr. Mae hyfforddiant yn bennaf fel a ganlyn:

Hyfforddiant ar gyfer peiriant

Glanhau a chynnal a chadw dyddiol sylfaenol ar gyfer y peiriant

Atebion ar gyfer problemau caledwedd cyffredin

3. Cynnal a Chadw Offer

Cynnal a chadw am ddim am flwyddyn, gofal gydol oes

Ymgynghorydd technegol am ddim

Gwasanaeth cwsmeriaid yn ymateb mewn 2 awr
